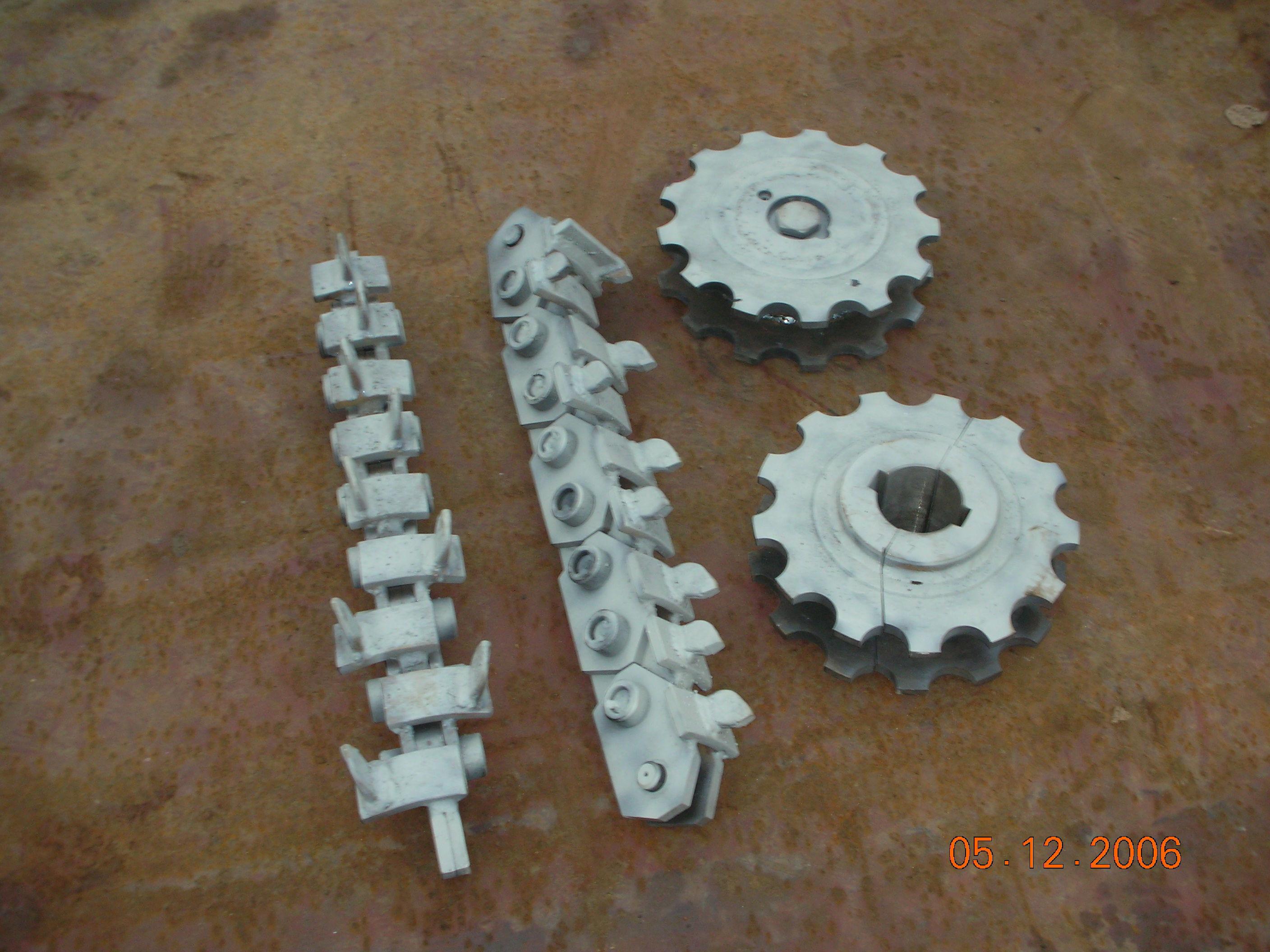

ЗЕМЛЕРОЙНАЯ ЦЕПЬ УРАЛ – 33 (ПЛАСТИНЧАТАЯ)

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Землеройная цепь Урал — 33 (пластинчатая)  является  режущим  рабочим  органом         землеройного экскаватора  УРАЛ – 33, БМ —  271 и их модификаций. Предназначена   для   прорезания   траншей шириной 150  мм  в   однородных   мерзлых  грунтах 1–4 категории,  асфальтных и бетонных покрытий с наличием щебня в грунте икамней диаметром до 150  мм.  без включения арматуры,   железобетона и однородногоскального грунта.

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Рабочая скорость передвижения агрегата: м/ч,                         10 — 150

Ширина прорезаемой щели: мм,                                                            100–180

Шаг  цепи: мм, 76

Высота от оси цепи до зубца: мм 65

Количество звеньев:  наружных, шт 72

внутренних, шт 72

Марка зубца:                                                                                                     3С — 40

Толщина несущей пластины звена цепи:  мм, 12

Количество зубков на цепи в зависимости от ее ширины:       72
